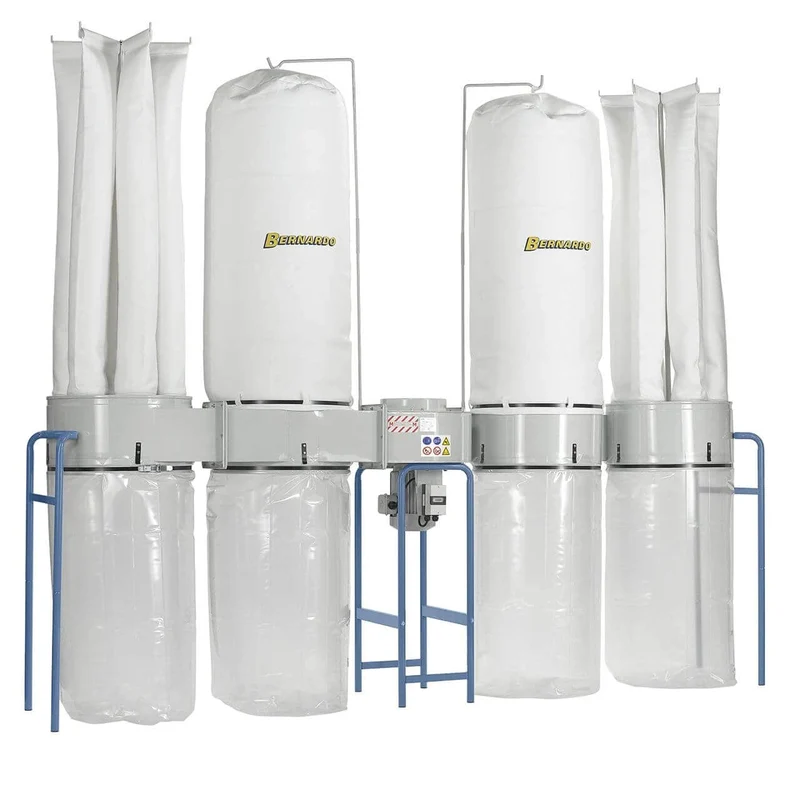

Impianto di aspirazione Bernardo FT 504 SF

Bernardo FT 504 SF – Impianto di aspirazione 8900 m³/h, filtro a tubo

L’impianto di aspirazione Bernardo FT 504 SF è una soluzione professionale ad alte prestazioni per la gestione di polveri e trucioli nelle falegnamerie e nelle officine di grandi dimensioni. Con una potenza di aspirazione fino a 8900 m³/h e una depressione massima di 1900 Pa, assicura un’aspirazione potente e costante anche con macchine con elevata produzione di scarti. Dotato di un filtro a tubo con superficie filtrante da 19 m² e sacche per i trucioli con capacità di 1130 litri, garantisce lunga autonomia operativa. Il motore trifase da 3,75 kW (5,1 CV) in servizio continuo S1 e 5,25 kW (7,1 CV) in S6 40% assicura robustezza ed efficienza. Silenzioso (82 dB), stabile e progettato per un uso intensivo, è adatta a chi cerca affidabilità e potenza in un unico impianto.

Specifiche principali

Filtro a tubo con superficie filtrante da 19,0 m²
Capacità sacche trucioli 1130 L
Potenza di aspirazione: 8900 m³/h
Depressione massima: 1900 Pa
Collegamento aspirazione Ø 300 mm

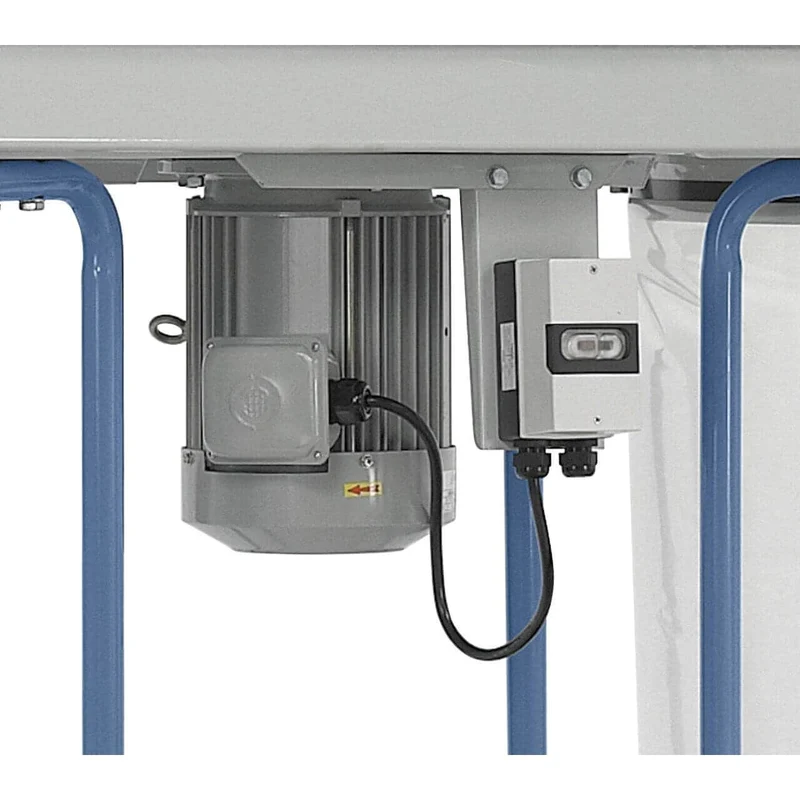

Motore trifase da 3,75 kW (S1) – 5,25 kW (S6 40%)
Pressione acustica contenuta: 82 dB
Struttura robusta per uso professionale
Dimensioni: 2800 x 700 x 2700 mm
Peso: 105 kg

Tabella tecnica:

Specifica	Valore
Marca	Bernardo
Modello	FT 504 SF
Potenza dell’aria	8900 m³/h
Superficie filtro	19,0 m²
Depressione max.	1900 Pa
Collegamento aspirazione	Ø 300 mm
Capacità sacche trucioli	1130 litri
Velocità rotazione min.	2850 giri/min
Pressione acustica	82 dB
Potenza ingresso motore (S1 100%)	3,75 kW (5,1 CV)
Potenza uscita motore (S6 40%)	5,25 kW (7,1 CV)
Tensione	400 V / 50 Hz
Dimensioni macchina (L x P x H)	2800 x 700 x 2700 mm
Peso	105 kg

Contenuto della confezione:

Impianto di aspirazione Bernardo FT 504 SF

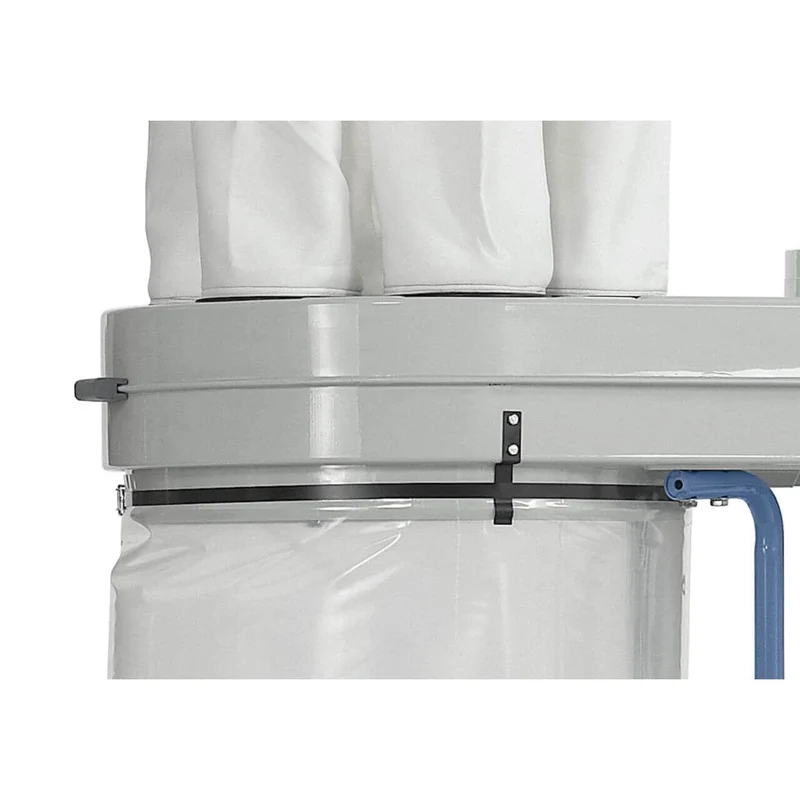

Sacche per trucioli (1130 L)

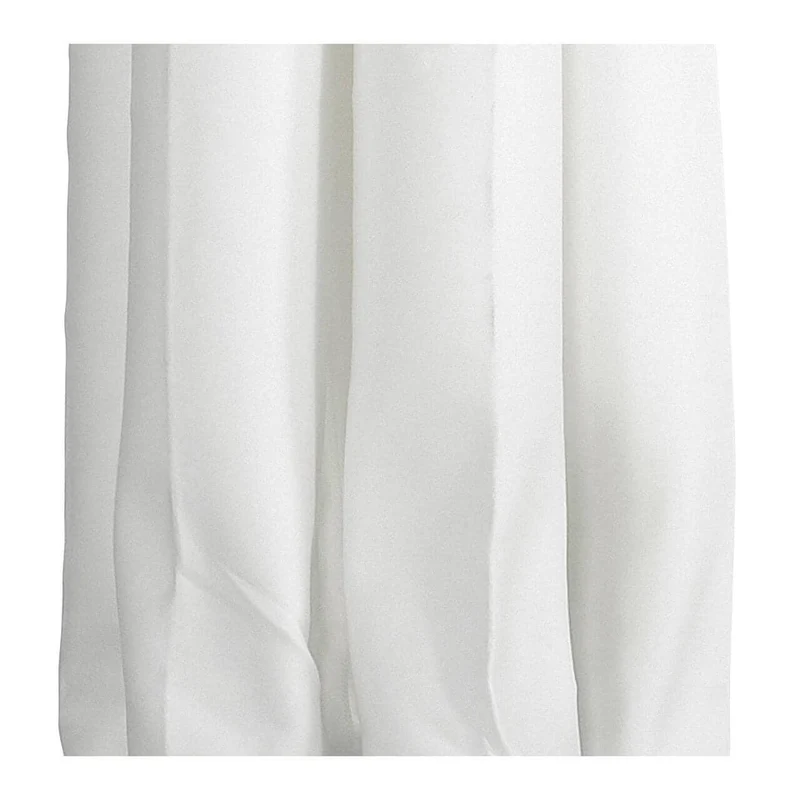

Sacche filtro a tubo (19 m²)
Manuale d’uso

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

L'impianto FT 502 SF / FT 504 SF — cosa significa SF e per quale uso professionale è certificato?

SF indica filtro a tubo (Sleeve Filter): sistema di filtrazione con maniche cilindriche invece delle sacche tradizionali. Le maniche si scuotono automaticamente tramite sistema pneumatico per rimuovere la polvere accumulata senza fermare la macchina — il filtro rimane pulito durante il funzionamento e la portata d'aria rimane costante. I modelli SF sono certificati per polveri di classe M (IEC 60335-2-69) — obbligatorio per la lavorazione di MDF, truciolato con rivestimento e legni duri in ambiente professionale.

Classe di polvere M — quali norme soddisfa in Italia?

La classe M (Medium hazard dust) corrisponde alla Direttiva Macchine 2006/42/CE e alla normativa IEC 60335-2-69. In Italia il D.Lgs. 81/2008 (sicurezza lavoro) impone il controllo dell'esposizione alla polvere di legno — la concentrazione massima ammissibile (OEL) è 2 mg/m³ per polveri di legno duro. Un impianto certificato classe M abbatte le polveri fini (<5 μm) che sono le più pericolose per la salute. Per legni morbidi la classe L è sufficiente; per legni duri e MDF la classe M è necessaria.

Come si dimensiona l'impianto rispetto alle macchine?

La portata d'aria richiesta dipende dal numero e tipo di macchine: sega circolare 1.000–1.500 m³/h, pialla 1.500–2.000 m³/h, calibratrice 2.000–3.000 m³/h. Il FT 504 SF con 8.900 m³/h può servire più macchine contemporaneamente con canalizzazione adeguata. Coordinare con Krollit per il dimensionamento corretto. Assistenza clienti in italiano disponibile.

Ricambi e assistenza disponibili?

Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
